Tragrollen

Rohre aus Kunststoff, Stahl oder Edelstahl

In der Fördertechnik kaum wegzudenken: Tragrollen. Wir führen vielzählige Varianten aus Kunststoff, Stahl und Edelstahl – kugelgelagert mit einer bzw. zwei Kugelreihen (TR0) oder mit Konuskugellagern (TR1). Beide Varianten überzeugen durch einen sehr leichten Lauf und eignen sich ideal für den Schwerkraftantrieb. Zusätzlich bieten wir Tragrollen mit Rillenkugellagern nach DIN 625 (TR2) für schwere Belastungen, wie z.B. den Transport von Paletten. Es sind für diese Tragrollen Ausführungen mit Antrieb (Kettenrad, Zahnriemen, …) oder ohne Antrieb erhältlich. Für diesen Typ werden Rillenkugellager mittels Ronden entweder in das Rohr eingepresst oder mit diesem verschweißt – je nach Anwendungsfall und Belastung.

Tragfähigkeiten zwischen 10 und 495 kg
Rohrdurchmesser von 20 bis 108 mm
Achsenden mit Innengewinde (IGM), Außengewinde (AGW), zwei glatt gefrästen Seiten (SW) oder ohne Bearbeitung (glatt)

Produktdatenblatt

ALFOTEC Shop

Sie haben Interesse an unseren Standard Tragrollen mit kurzer Lieferzeit?
Dann besuchen Sie unseren Tragrollen Shop.

Zum Shop!

Die Vorteile im Überblick

Individuelle Konstruktion und Fertigung exklusiv für Sie und Ihre Anforderungen bzw. Einsatzzweck
Tragrollenrohre aus Kunststoff, Stahl und Edelstahl
TR0: Tragrollenlager mit ungeschmierten Kugelreihen für einen sehr leichten Lauf, z.B. für den Schwerkraftbetrieb
TR1: Tragrollenlager mit geölten Konuskugellagern, ebenfalls sehr leichtgängig, aber deutlich belastbarer
TR2: Tragrollenlager mit gefetteten Rillenkugellagern, für den schweren und angetriebenen Einsatz
Achsenden wahlweise mit Innengewinde, Außengewinde, Schlüsselfläche, glatt, starr oder mit Feder
Zahlreiche Optionen, wie z.B. PVC-Überzug, Rillen für Antriebsriemen, Einfach- und Doppelkettenräder, galvanisch verzinkte Oberflächen u.v.m.
Sonderausführungen auf Anfrage

Spezifikationen

Die nachfolgenden Richtwerte gelten für Standardförderer, in innerbetrieblichen Umgebungsbedingungen und für definierte Einsatzzwecke und Fördergüter.

TR0 – Flächenlast bei ML=300 mm	10 – 20 kg
Rohrdurchmesser:	20, 30, 40, 50 mm
Achsdurchmesser:	6, 8, 10, 12 mm
TR1 – Flächenlast bei ML=300 mm	30 – 240 kg
Rohrdurchmesser:	30, 40, 50, 60, 80 mm
Achsdurchmesser:	8, 10, 12, 15 mm
TR2 – Flächenlast bei ML=300 mm	100 – 495 kg
Rohrdurchmesser:	50, 60, 80, 89, 108 mm
Achsdurchmesser:	10, 12, 15, 17, 20, 25 mm

Tragrolle Serie TR0

Für sehr leichtes Fördergut (Flächenlast max. 20 kg bei einer Rohrlänge von 300 mm)
Mit Tragrollenlager aus Kunststoff mit Kugelreihen, ungeschmiert
Sehr leichter Lauf

Rohrdurchmesser (mm)	Achsendurchmesser in mm
	6	8	10	12
20, Stahl + Kunststoff	●	●
30, Stahl + Kunststoff	●	●	●
40, Stahl + Kunststoff		●	●
50, Stahl + Kunststoff		●	●	●

Tragrolle Serie TR1

Für leichtes und mittelschweres Fördergut (Flächenlast max. 30-240 kg bei einer Rohrlänge von 300 mm)
Mit Tragrollenlager aus Stahl oder Kunststoff inkl. Kugellager, geschmiert
Leichter Lauf

Rohrdurchmesser (mm)	Achsendurchmesser in mm
	8	10	12	15
30, Stahl	●	●
40, Stahl	●	●	●
50, Stahl	●	●	●	●
50, Kunststoff		●	●	●
60, Stahl	●	●	●	●
80, Stahl	●	●	●	●

Tragrolle Serie TR2 + TR2EKR + TR2DKR

Für mittelschweres und schweres Fördergut
Mit Tragrollenlager aus Stahl inkl. Rillenkugellager, geschmiert
Präziser Lauf

Rohrdurchmesser (mm)	Achsendurchmesser in mm
	10	12	15	17	20	25
50, Stahl	●	●	●
60, Stahl	●	●	●	●
80, Stahl		●	●	●	●
89, Stahl		●	●	●	●	●
108, Stahl					●	●

Tragrolle mit Einfachkettenrad für Rollenförderer mit Tangentialantrieb
Tragrolle mit Doppelkettenrad für Rollenförderer mit Antrieb von Rolle zu Rolle
Kettenradgrößen in 1/2 x 5/16“, 5/8 x 3/8“, 3/4 x 7/16“

Achsenden – Varianten

Je nach Konstruktion des Rollenbahngestelles können unsere Tragrollen mit unterschiedlichen Achsenden bearbeitet sein.

Bei Seitenprofilen mit Bohrungen wird die Tragrolle über ein Innengewinde fest verschraubt. Bei Schlitzen hingegen wird häufig ein Außengewinde eingesetzt, hierbei werden die Tragrollen mit Muttern ebenfalls fest verbunden. Eine solche feste Verbindung ist ratsam, wenn die Tragrollen schwere Lasten tragen und die maximale Belastbarkeit ausgeschöpft werden soll.
Bei Tragrollen, die lose eingelegt werden, ist die max. Belastbarkeit nicht mehr gegeben. Bei mittelschweren oder leichten Fördergütern sind diese Tragrollen ausreichend und können mit einer Schlüsselweite, einem glatten Achsende in starrer Ausführung oder mit Feder versehen werden.

Optionen

Galvanisch verzinkte Oberfläche
Eine oder mehrere eingedrückte Rille(n)
PVC-Überzug als Schrumpfschlauch
Spurkränze in verschraubter oder verschweißter Form
Konische Aufschieblinge für den Einsatz in Kurven

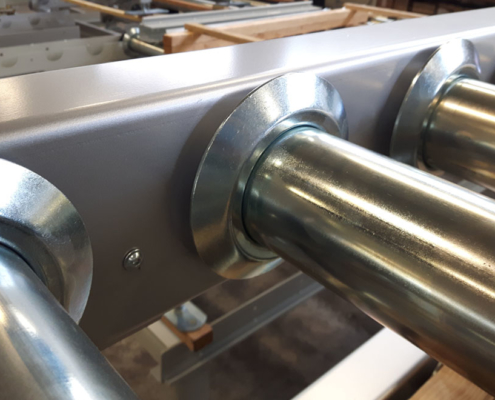

Verschweißte Ronden anstatt eingepresste Lagerdeckel für besonders robusten Betrieb
